产品介绍:

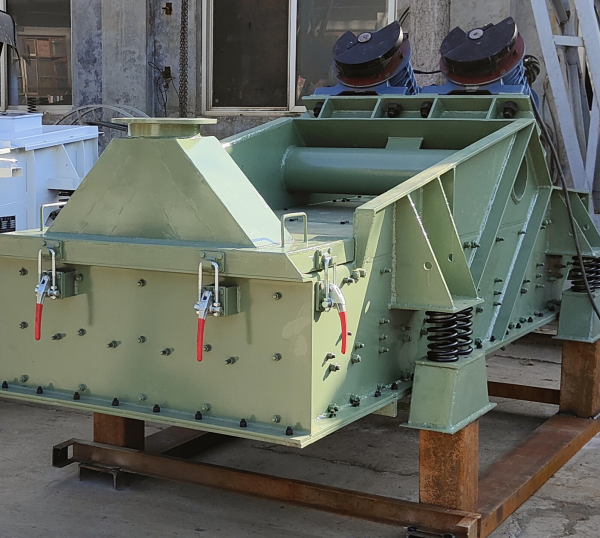

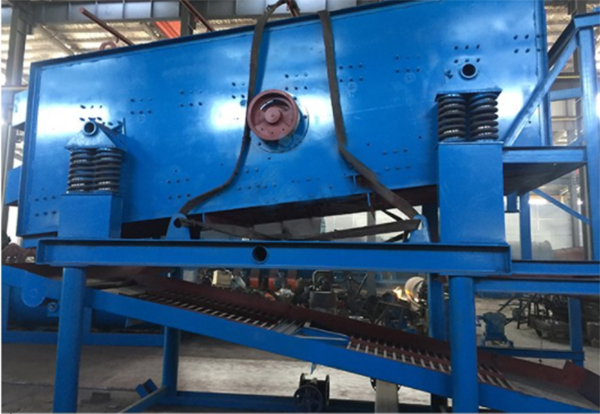

洗沙振动筛介绍:
洗沙振动筛给料箱(或旋流器)均匀给入筛子入料口处,首先在与水平成45度安装泄水筛板处脱除约1/3左右的水分,进入平面筛板与倾斜筛板的结合部后,出现物料的积聚,物料颗粒靠重力沉降,开始形成较薄的滤层,滤层又阻止其余颗粒透筛,使得滤层逐渐增厚。未能透筛的水在滤层上部形成水池,由于此处滤层较薄,水分陆续在强烈的运动下逐渐脱去,由于高频低振幅的振动状态,使得形成滤层的尾矿振的越来越密实,并振动至排料口处,物料形成滤饼状,物料中的水分除从筛面脱除一部分外,其余由于毛细作用浮现于料层表面,由于筛面负倾角安装,水不会从排料口溢出,表面水会流向结合部水池,从而完成物料脱水作业。
洗沙振动筛给料箱(或旋流器)均匀给入筛子入料口处,首先在与水平成45度安装泄水筛板处脱除约1/3左右的水分,进入平面筛板与倾斜筛板的结合部后,出现物料的积聚,物料颗粒靠重力沉降,开始形成较薄的滤层,滤层又阻止其余颗粒透筛,使得滤层逐渐增厚。未能透筛的水在滤层上部形成水池,由于此处滤层较薄,水分陆续在强烈的运动下逐渐脱去,由于高频低振幅的振动状态,使得形成滤层的尾矿振的越来越密实,并振动至排料口处,物料形成滤饼状,物料中的水分除从筛面脱除一部分外,其余由于毛细作用浮现于料层表面,由于筛面负倾角安装,水不会从排料口溢出,表面水会流向结合部水池,从而完成物料脱水作业。
产品特点:
1、采用自同步原理,电机通过胎式联轴器驱动振动器,结构简单,工作噪声低。工作频率高、振动强度大、筛上产品水分低、单位处理能力高,当用于尾矿脱水时能得到较高的固体回收率。
2、为了适应不同尾矿性质差别,本筛振幅可调,方法是调整主副偏心块夹角,从而满足不同性质尾矿的脱水效果。预脱水筛板筛面与水平成45度安装,脱水筛板负倾角安装,增加脱水面积并促使物料尽快脱水形成滤层。
3、为方便对筛面进行维护和更换,筛面采用轨座式安装。采用聚氨酯弹性筛面,高的开孔率和弹性,有利于脱水。筛面侧压板均采用聚氨酯材料,寿命长,筛面固定可靠,并能保护筛框侧板不受物料冲刷。
4、侧板与横梁联接采用扭剪型高强螺栓,没有焊缝,避免了因焊接应力造成的侧板开裂问题。
5、振动器为块偏心单元体结构,拆卸维护方便。轴承采用振动设备专用轴承,避免轴承发热过早损坏。
6、主要焊接结构件均采用表面处理,外形美观下梁表面涂有防磨损涂层,防止横梁过早磨损而断裂。采用钢制螺旋弹簧减振,较大限度的降低筛机对基础的动负荷。
7、采用有限元结构分析软件,保证筛框的强度、刚度和受力合理,而且重量轻,能耗小。
8、用户根据需要可配有带底架和给料箱的结构,方便安装与调试。
洗沙振动筛适用范围:
洗沙振动筛示意图:
